微孔铝扣板 冲孔铝板

凯麦金属建材生产经营微孔铝扣板,集成吊顶,工装工程,优一质微孔铝扣板材料，具有优一质保证,国内蕞大型的微孔铝扣板砖业厂家，凯麦金属建材-铝材专_家。

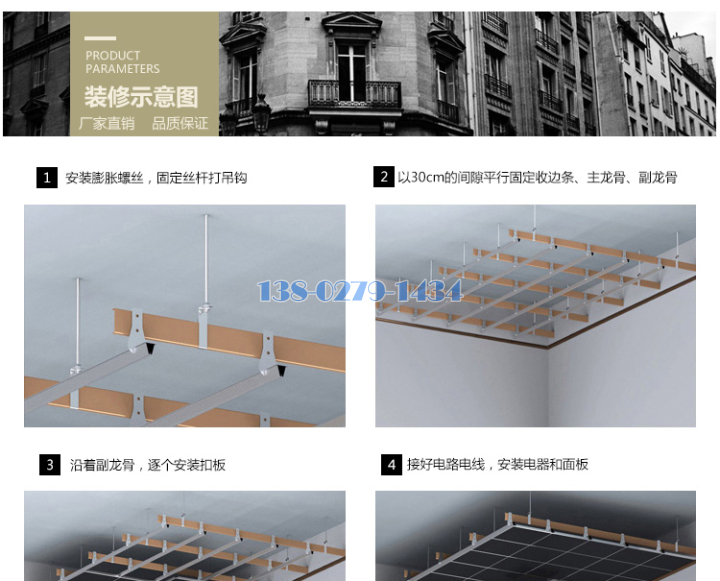

微孔铝扣板安装方案　　

1、根据同一水平高度装好铝修边角
2、按合适的间距吊装好吊杆和轻钢龙骨，吊杆间距小于或等于1.2米，轻钢龙骨间距是1.2米
3、把预装在三角龙骨上的吊件连同三角龙骨与轻钢龙骨成垂直方向按板材间距连接好，然后调整水平

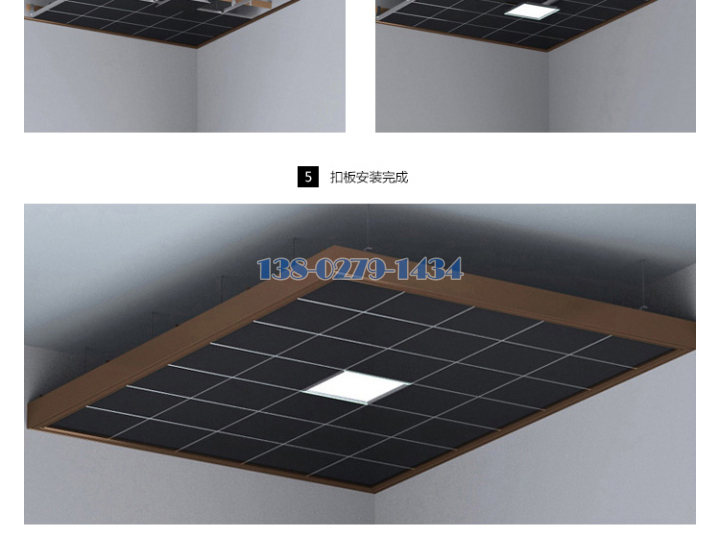

4、将方板的两条边平行压入三角龙骨缝中，先装后横方向的两端边找直角以后拉直线逐步一排排扣压板材，每排扣完后要调整一次确保板面平整，板缝垂直。（注意方板押边带有小坑的方向是插入三角龙骨缝中）
5、扣板时要戴手套，如不慎在板面上留下污印要用清水洗干净，安装时禁止撕下保护膜

应用参数：

空间位置：室内吊顶，大厅，过道，阳台，厨卫，飘蓬，电梯/楼梯，前台/玄关，门头，卧室/房间

整体造型：铺放平面，通透，方形密封，暗架/暗装，网状/冲孔

表面处理：氟碳三涂，聚酯粉末，聚酯油漆，热转印木纹，预滚涂/印花，仿石纹，激光喷绘，陶瓷/烤瓷，手感木纹，阳极氧化，磨砂/拉丝，电镀，覆膜/包覆，光铝，腐蚀

应用场所：商业大楼，机场，高铁/车站，地铁，体育场所，学校，会议室，别墅，写字楼，医院，政行大楼，展馆，隧道，家居，歌剧院，酒店/会所，银行，厂房/车间，商场/餐馆，图书馆，机房，停车场，养殖场，天桥/人行道，收费站，4S店/售销楼部

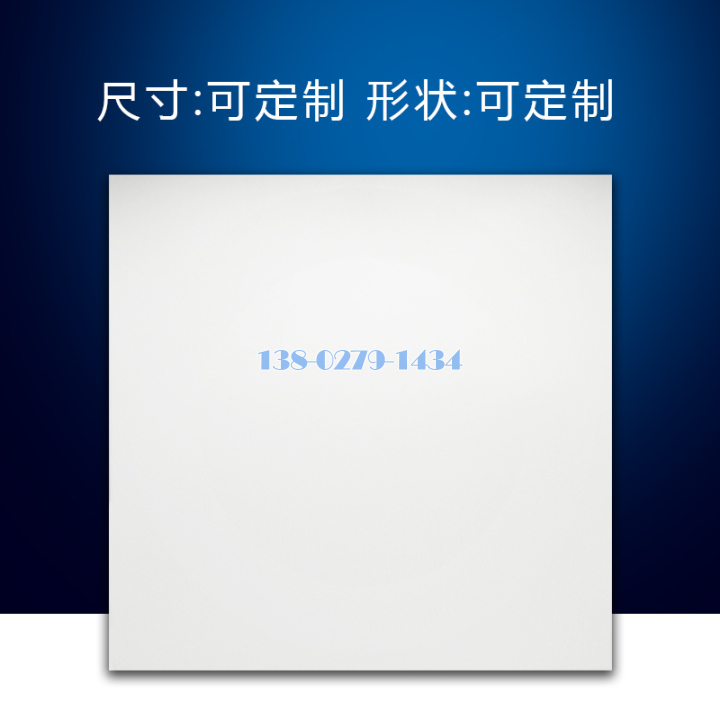

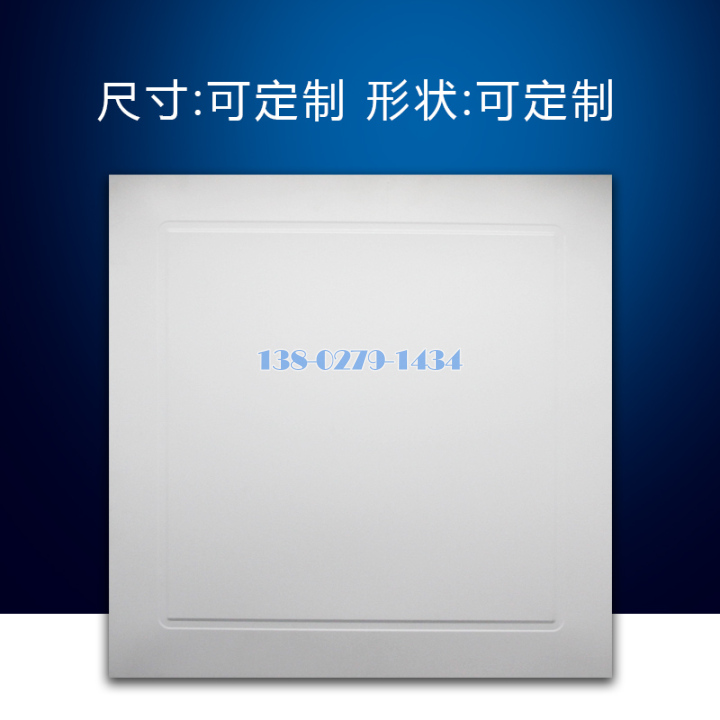

规格尺寸：宽300,450,500,600方板

板材厚度：0.3~0.6mm，0.6~1.0mm，1.0~1.2mm

加工工艺：模具压型，规则冲孔，滚涂

颜色：白色，黑色，灰色，纯色/单色，仿木纹，石纹，银灰/闪银，金色，香槟金，玫瑰金，原色/本色，钛金，高光，哑光，双色，三色，定制图案，仿古铜，镜面

材质：1100/1060，3003，5005，6061，1系纯铝，3系铝锰合金，5系铝镁合金，6系铝镁硅合金

内填充物：无妨吸音布

安装方式：三角龙骨暗装

详情图片：

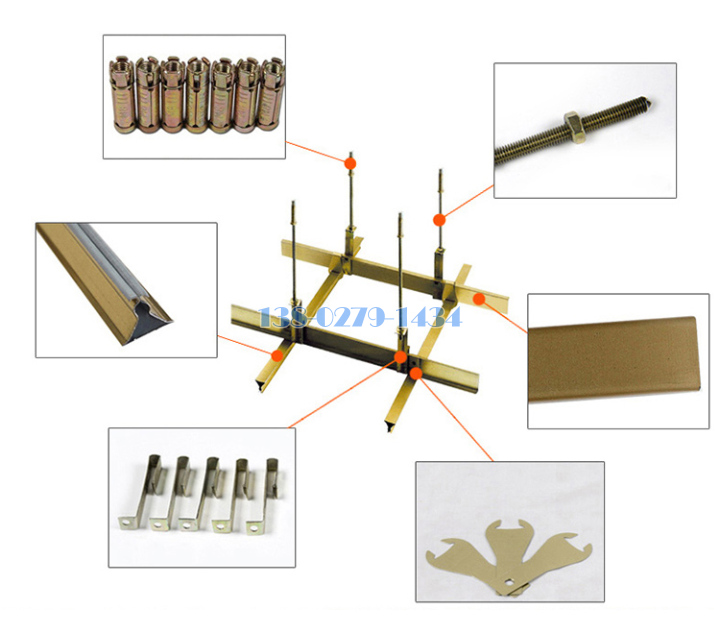

安装方式：

目前建筑智能化程度越来越高，机房设备向现代化、复杂化方向发展，减少噪声污染也越来越重要，在减少设备噪声的同时，对机房墙面的吸声功能也提出了越来越高的要求。教育部综合办公楼工程的冷冻机房、消防泵房、换热站及地上空调机房、新风机房，吸声墙面采用铝合金穿孔板，厚50mm，内填离心玻璃棉做吸声隔声材料，离心玻璃棉外包玻璃纤维布，满足环保和防火要求。工程设计了一个特殊固定件，把普通的铝合金穿孔板，用该固定件固定在墙上，既增强吸声功能，又增强美观效果。该固定件能上下、前后各移动15mm，铝合金穿孔吸音板可沿三角龙骨方向左右调整，有效克服了墙面的垂直度、平整度偏差。

固定件简介

1.墙面固定件

墙面固定件用2.5mm厚镀锌钢板加工而成，固定件成L形。在贴墙面的一面加工2个6mm孔，用6mm自攻螺丝和塑料胀栓和墙面固定。在另一面加工一椭圆孔，用6mm带螺母的螺丝和连接件固定连接，同时调节上下方向的偏差，约有15mm的调节距离。固定件构造尺寸如图1所示。

2.连接件

连接件用1.5mm 厚镀锌钢板加工而成，一端通过椭圆孔连接固定件，椭圆长轴方向垂直于固定件的椭圆孔的长轴方向，调节前后(垂直墙面方向)的偏差，约有15mm 。另一端卡住三角形龙骨。连接件构造尺寸如图2所示。

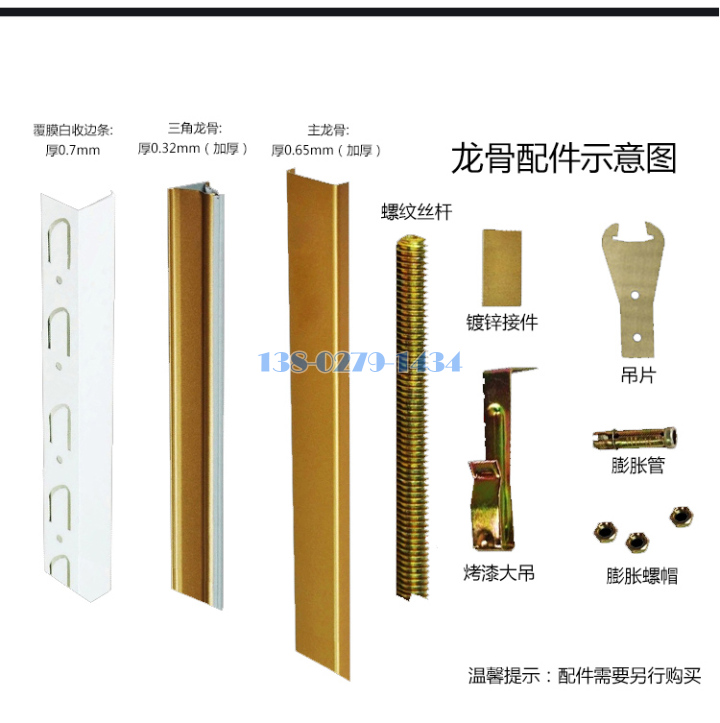

3.三角形龙骨

三角形龙骨由0.8mm厚镀锌铁皮压制而成，长度可根据需要做成3、4m，和固定件相互卡住，用于固定铝合金穿孔板。相邻2块铝合金穿孔板L 形边卡在同一个三角形龙骨缝隙中，固定牢固。铝合金穿孔板可沿三角龙骨方向左右调整。三角形龙骨构造尺寸如图3所示。

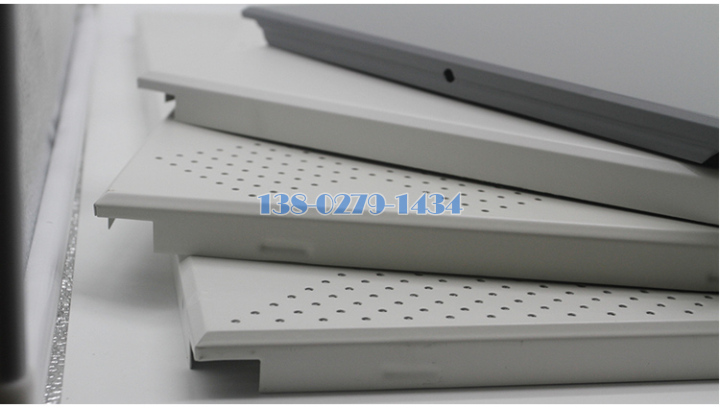

4.铝合金穿孔板

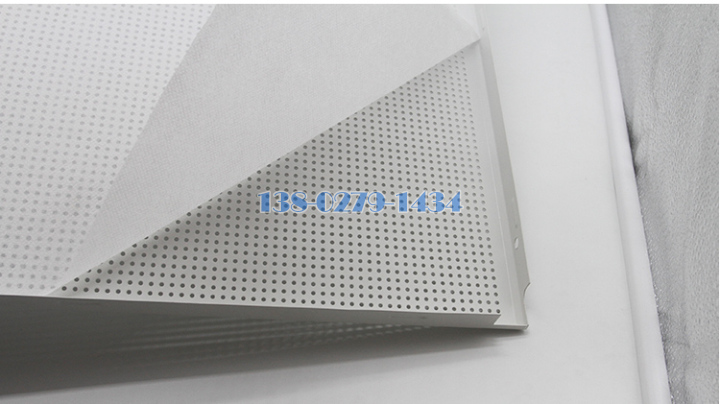

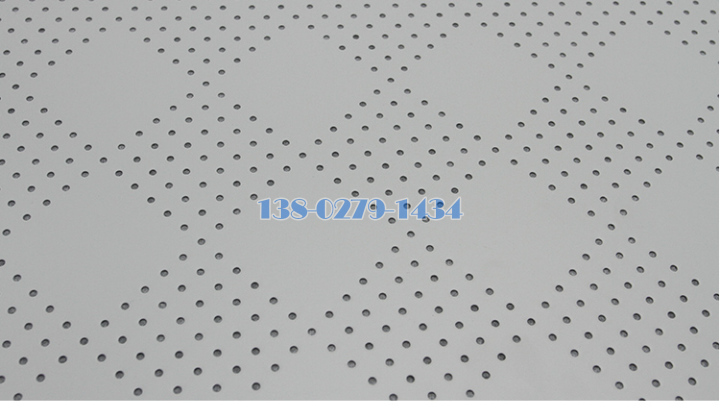

铝合金穿孔板尺寸为600mm×600mm，由0.8mm铝合金板冷冲压一次成型制成，可单独安装拆卸。板四周折成L形，折边60mm宽，卡在三角形龙骨缝隙内。板上穿孔，孔径1.5mm，孔距5mm，穿孔率16%。板内侧贴0.12mm 厚玻璃纤维吸声纸，增强隔声效果。铝合金穿孔板也可用铝合金吊顶板代替使用。铝合金穿孔板平面如图4所示。

5.连接形式(见图5)

铝合金穿孔板吸声墙面施工工艺

1.工艺流程

测量放线→弹线→基层处理→做导墙→固定固定件→调平→固定墙内电管、稳电盒→固定离心玻璃棉及玻璃纤维布→固定龙骨→安装铝合金穿孔板→清理、验收。

2.固定固定件

(1)安装固定件，龙骨固定在固定件上。固定件水平间距为600mm，竖向间距600mm，安装前必需在墙面上弹线，确定好位置，安装固定件时拉线检查，确定好离墙距离，将螺丝初步拧紧。
(2)墙面三角龙骨横向布置。
(3)铝板墙面布置(见图6)

3.固定离心玻璃棉

固定件安装完毕后填离心玻璃棉，离心玻璃棉采用600mm×600mm形式，用岩棉钉固定，每块离心玻璃棉固定5个点，保证不跑位、散乱。

4.固定龙骨和铝合金穿孔板
(1)固定龙骨时必需拉线检查，保证垂直度、水平度满足要求，龙骨离墙距离确定好后，将固定件螺丝再次拧紧，保证不偏位。
(2)龙骨固定完毕后再次检查，保证平整度、垂直度符合要求，验收合格后方可安装铝合金穿孔板。
(3)墙面龙骨及铝合金穿孔板从下往上安装，可保证上面铝合金穿孔板不下滑，位置容易固定。墙面龙骨安装完并验收合格后，就可以将铝合金穿孔板卡入龙骨槽内固定，安装时注意铝合金穿孔板接缝及水平度，随时拉线、吊线检查，不平整处调节龙骨固定件。

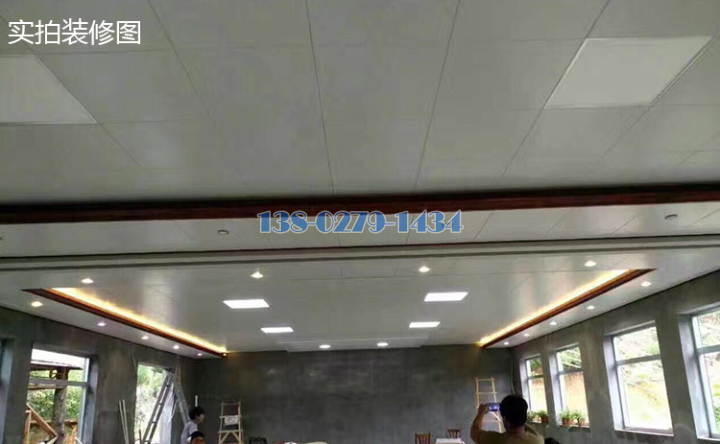

效果图：

技术标准：

暗架方板采用高等笈的铝合金1001 ， 3003 ，采用冼进的材料整平和模压成形

工艺，确保成品形态稳定性、平整度和尺寸精度。这些方方正正方板的产品将现

代设计感和功能性融为一体，通过面板规格、安装系统、穿孔样式的选择，为客

户提供了一种外观整齐、简洁而富有变化的吊顶解决方案。

暗架方板天花，采用暗架夹入式悬挂系统，方便安装及拆卸，改动室内间隔时倍

感灵活，暗架式安装系统结构稳定隐蔽，面板表面平整、线条简洁美观，可为室

内空间增添—份现代感，面板拥有不同规格型号，配合不同的设计及需求能广泛

应用于多种建筑装饰设计中。

材质：1001 ， 3003 高等笈铝合金;镀锌钢;不锈钢

厚度：铝合金 0.4mm-1.0 mm

镀锌钢 0.3mm-0.7mm

不锈钢 0.3mm-0.7mm

表面涂层处理：PVDF (氟碳) ; PE (聚酯);

颜色： 可参考标准的色卡号(如有特殊要求请提供PANTONE(潘通)国际色卡号按

需求定制)

功能：防火，防潮，吸音

编号Item 尺寸Size 备注Remark
TYPE1 300*300mm 斜角，直角 Bevel,right-angle
TYPE2 300*600mm 斜角，直角 Bevel,right-angle
TYPE3 300*1200mm 斜角，直角 Bevel,right-angle
TYPE4 400*400mm 斜角，直角 Bevel,right-angle
TYPE5 500*500mm 斜角 Bevel
TYPE6 500*1200mm 直角 Bevel,right-angle
TYPE7 600*600mm 斜角，直角 Bevel,right-angle
TYPE8 600*1200mm 斜角，直角 Bevel,right-angle
TYPE9 600*1800mm 斜角 Bevel
TYPE10 800*800mm 斜角 Bevel
TYPE11 800*1600mm 斜角 Bevel

成品厚度：0.45mm-1.50mm

常规尺寸：300mmx300mm、400mmx400mm、 500mmx500mm、600mmx600mm

300mmx600mm、300mmx1200mm、600mmx1200mm、600mmx1800mm、800mmx800mm、

800mmx1600mm、500mmx1200mm 可定制非常尺寸

主骨：

15mm*42mm*3600mm;

15mm*32mm*3600mm

付骨：

15mm*42mm*1200mm/600mm;

15mm*32mm*1200mm/600mm;

修边角：

22mm*22mm*0.4mm*3600mm;

厚度：0.35mm

主骨：

24mm*38mm*3600mm;

24mm*32mm*3600mm;

15mm*38mm*3600mm;

14mm*32mm×3600mm;

付骨：

24mm*28mm*1200mm/600mm ;

24mm*26mm*1200mm/600mm;

24mm*26mm*1200mm/600mm;

24mm*24mm*1200mm/600mm;

14mm*32mm*1200mm/600mm;

厚度：

0.25mm; 0.30mm; 0.35mm;

修边角：

24mm*24mm*0.4mm*3600mm;

22mm*22mm*0.4mm*3600mm;

21mm*21mm*0.4mm*3600mm;

主骨：

23mm*32mm*3600mm;

23mm*29mm*3600mm;

17mm*29mm*3600mm;

付骨：

23mm*32mm*120mm/600mm;

23mm*29mm*1200mm/600mm;

17mm*29mm*1200mm/600mm;

修边角：

22mm*22mm*3600mm;

厚度：0.30mm

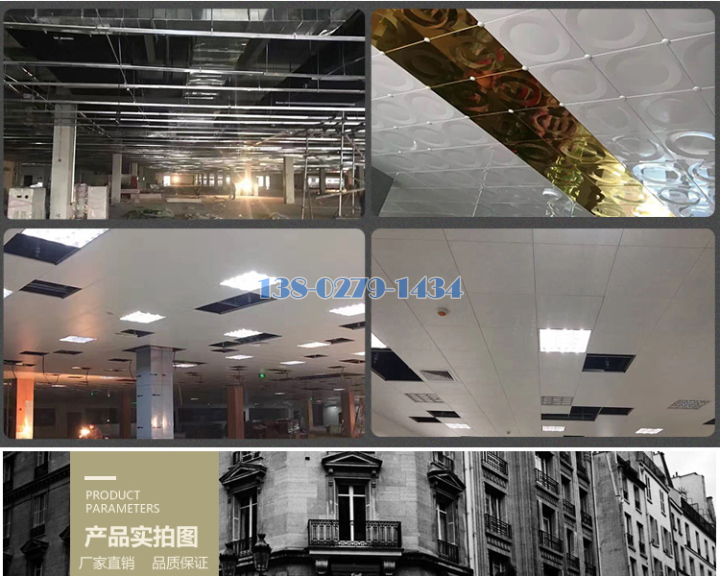

工程案例：

项目地址:广州    面积数量：5000平方米  服务时间：2015年  使用材料：铝扣板、跌级板、冲孔勾搭铝单板

中山大学附属第二医院，又一个三甲医院工程完成任务了。项目大量采用了方形铝扣板吊顶、明架铝扣板吊顶、冲孔铝单板、勾搭式铝天花板产品。所定制的材料都是篙标准，厚度和表面处理都有很高的要求。非常荣幸可以经常做这种有意义的工程，改善医治条件民生健康才有保障。

中医二院，原名中山医科大学孙逸仙纪念医院，是一所历史悠久、具有光荣革命传统的大型综合性医院。它诞生于1835年，由美国传教士伯驾先生创办，是近代中国成立蕞早、延续时间蕞长的中西医院。这次所采用的铝扣板吊顶及冲孔铝单板产品具有很好的防火等笈，达到帼家标准。

专注于室内高立耑非标铝单板及天花吊顶工程材料的设计生产，期待与越来越多的三甲医院合作。
